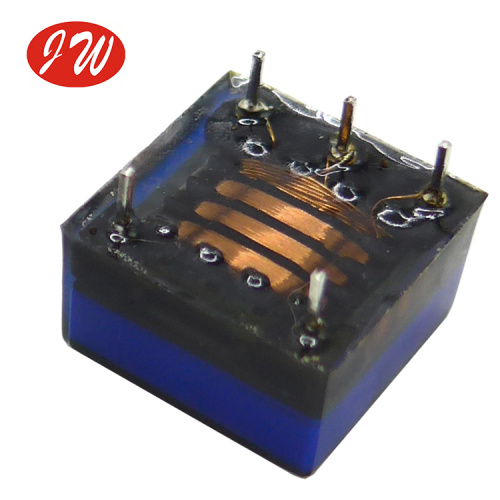

Como escolher o transformador de alta frequência certo para seu projeto SMPS

     No projeto de fonte de alimentação comutada (SMPS), o transformador de alta frequência não é apenas o componente principal para transferência de energia, mas também afeta diretamente a eficiência geral, o aumento de temperatura, a EMI e a confiabilidade. No entanto, muitos engenheiros tendem a se concentrar apenas na relação de espiras e na classificação de potência, negligenciando fatores críticos como material do núcleo, estrutura do enrolamento e grau de isolamento, o que muitas vezes leva a dificuldades de depuração ou falhas de lote.

Para enfrentar esse desafio, a Jingwei Electric – com mais de 17 anos de experiência em P&D e fabricação de transformadores de alta frequência – resume quatro princípios práticos de seleção para engenheiros de projeto:

A frequência operacional determina o material do núcleo

SMPS cobre uma ampla faixa de frequência de dezenas de kHz a vários MHz. Cada material de ferrite comum (por exemplo, PC40, PC95) tem sua janela de frequência ideal. Escolha o grau de núcleo com a menor perda em sua frequência de comutação real, em vez de buscar cegamente um alto valor de Bs.

Equilibre as perdas do enrolamento e o aumento da temperatura

O efeito de pele e o efeito de proximidade aumentam significativamente a perda de cobre em altas frequências. Usar fio Litz ou folha de cobre plana pode reduzir efetivamente a resistência CA. Além disso, garanta uma área central da janela adequada para evitar superaquecimento local devido a enrolamentos excessivamente densos.

Sistema de isolamento e certificações de segurança

Para eletrodomésticos e equipamentos industriais, os transformadores devem atender aos requisitos de isolamento reforçado ou duplo. Os transformadores de alta frequência da Jingwei já são certificados com CQC, CE e TÜV SÜD, ajudando seu produto final a passar rapidamente nos testes de segurança.

Capacidade de fabricação e controle de custos

Uma boa seleção considera não apenas o desempenho elétrico, mas também a viabilidade de produção automatizada. A Jingwei fornece suporte técnico completo desde a prototipagem até a produção em massa, otimizando layouts de pinos e estruturas de bobinas para reduzir os custos gerais de fabricação e, ao mesmo tempo, manter o desempenho.

A Jingwei Electric segue a filosofia de “profissionalismo, foco, qualidade, reputação e valor”, oferecendo soluções personalizadas de transformadores de alta frequência para clientes globais. Se você estiver projetando uma nova geração de fontes de alimentação, não hesite em nos contatar para obter conselhos sobre seleção.
